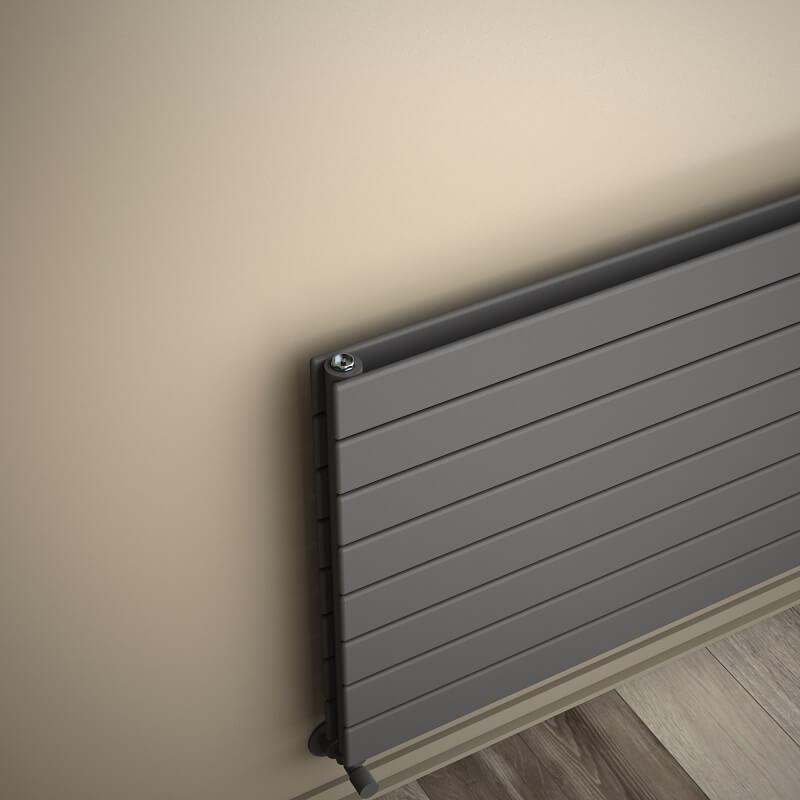

Type 20H Radiateur Décoratif 588x1400 Anthracite

INFORMATIONS TECHNINQUES

• Model = 20H

• Matériel =Acier

• Hauteur=588 mm

• Largeur=1300 mm

• Couleur / Revêtement=Blanc vif RAL9016

• Nombre de sections=8 Pièces

• Nombre total de profils=8+8 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=58 mm

• Du mur au centre de l'entrée=64 mm

• Distance entre mur et surface devant =93 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=11,4 lt

• Weight=34,1 kg

• Poids brute=36,7 kg

• Dimension de carton=64x136x9,6 cm

TAPPING OPTIONS

• Entrée Standard=1250 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=1390mm

• Croix en haut à droite / en bas à gauche=1390mm

• Croix haut-gauche / bas-droite=1390mm

• Côté - droit=550mm

• Côté - gauche=550mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 1127 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=1421Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=578Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=1310 Watt

• Puissance thérmique90/70-20°?t=60°C=1651 Watt

• Puissance thérmique55/45-20°?t=30°C=671 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=4470 Btu

• Puissance thérmique90/70-20°?t=60°C=5633 Btu

• Puissance thérmique55/45-20°?t=30°C=2289 Btu
