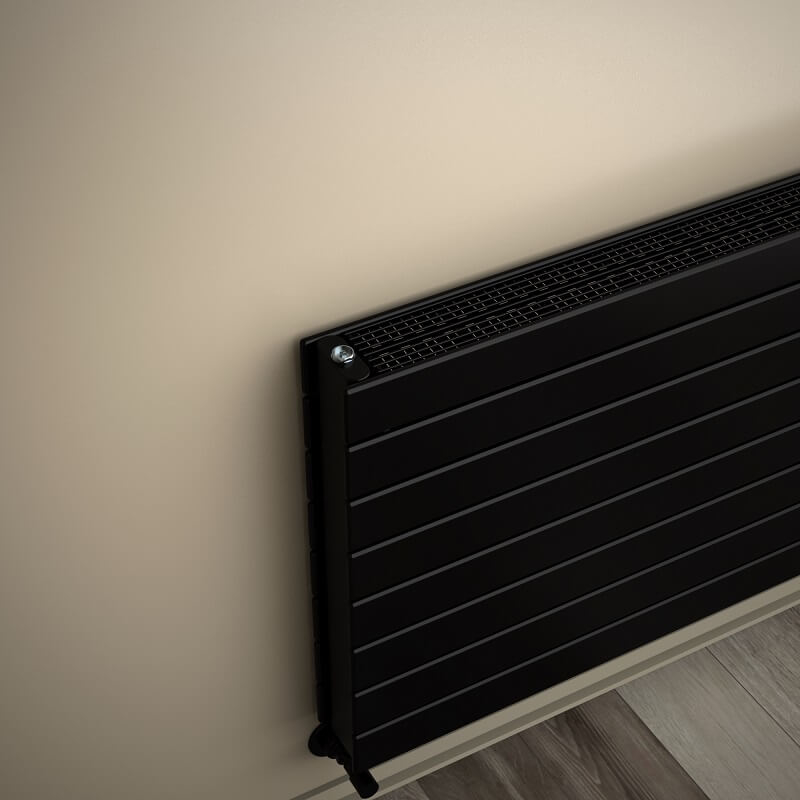

Type 22H Radiateur Décoratif 588x1900 Noir mat

INFORMATIONS TECHNINQUES

• Model = 22H

• Matériel =Acier

• Hauteur=588 mm

• Largeur=1800 mm

• Couleur / Revêtement=Matte Black RAL9005

• Nombre de sections=8 Pièces

• Nombre total de profils=8+8 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=30x80 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=100 mm

• Du mur au centre de l'entrée=85 mm

• Distance entre mur et surface devant =135 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=16,3 lt

• Weight=64,2 kg

• Poids brute=67,68 kg

• Dimension de carton=64x186x13,6 cm

TAPPING OPTIONS

• Entrée Standard=1750 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=1890mm

• Croix en haut à droite / en bas à gauche=1890mm

• Croix haut-gauche / bas-droite=1890mm

• Côté - droit=550mm

• Côté - gauche=550mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 2593 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=3268Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=1328Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=3015 Watt

• Puissance thérmique90/70-20°?t=60°C=3799 Watt

• Puissance thérmique55/45-20°?t=30°C=1544 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=10288 Btu

• Puissance thérmique90/70-20°?t=60°C=12963 Btu

• Puissance thérmique55/45-20°?t=30°C=5268 Btu
